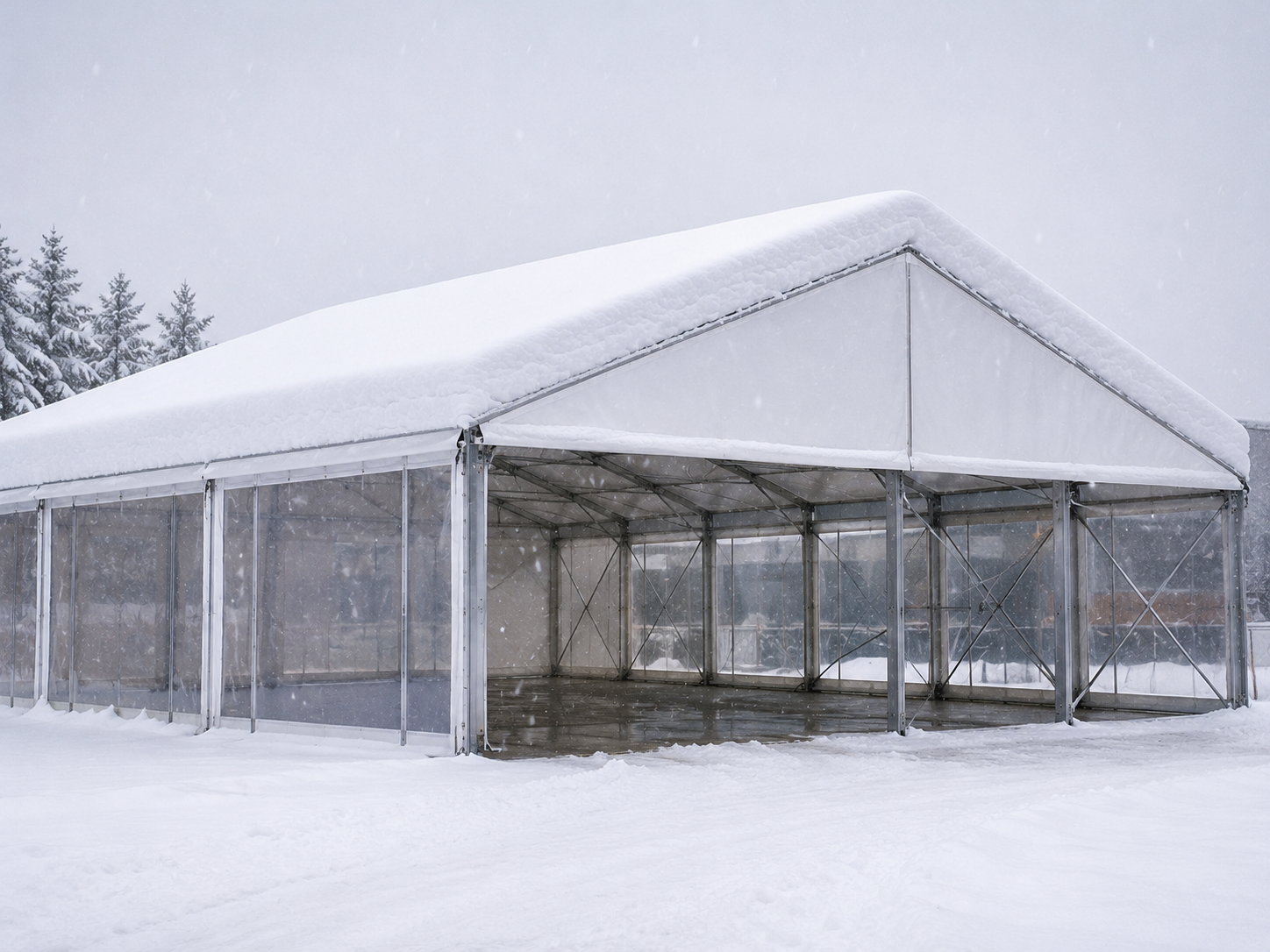

Быстровозводимый шатер для ледового катка: как запустить крытую арену за считанные дни



И вот здесь начинается самое интересное.

Если площадка подготовлена заранее, конструкция рассчитана, фундаментные решения или балласт согласованы, а оборудование уже находится на объекте, монтаж самого покрытия действительно может идти очень быстро. В отдельных проектах основную оболочку удается развернуть буквально за пару суток.

Но важно понимать: «каток за 48 часов» – это не значит, что утром приехала машина с шатром, а послезавтра внутри уже играет хоккейная команда. Ледовая площадка – это целый комплекс: основание, холодильное оборудование, электричество, вентиляция, освещение, ограждения, раздевалки и инженерные системы.

Зато шатер позволяет сильно сократить именно строительную часть проекта.

Разберемся, почему такие решения становятся популярными, каким должен быть шатер для ледового катка и на чем здесь точно не стоит экономить.

Почему каток под шатром вообще имеет смысл

Первое преимущество лежит на поверхности – скорость.

Капитальное спортивное сооружение требует проектирования, множества строительных этапов и больших объемов работ. Быстровозводимая конструкция позволяет получить закрытый контур гораздо быстрее.

Второй плюс – гибкость.

Если бизнес не уверен, что площадка должна работать на одном месте десятилетиями, мобильная или условно мобильная конструкция выглядит интереснее капитального здания.

Такой объект можно использовать как:

• сезонный каток;
• тренировочную арену;
• площадку для массового катания;
• хоккейную зону;
• часть развлекательного комплекса.

Есть и еще один важный момент – сезон.

Открытый каток сильно зависит от погоды. Солнце, осадки, ветер и неожиданные оттепели способны испортить расписание быстрее, чем длинная очередь в кассу.

Шатер создает контролируемую среду и позволяет гораздо меньше зависеть от того, что происходит снаружи.

А для бизнеса стабильный график работы – уже половина успеха.

Самое дорогое на катке – не крыша

Есть распространенное заблуждение: если купить большой шатер, то ледовый каток почти готов.

На самом деле шатер решает важную, но только одну задачу – защищает пространство от внешней среды.

Сам лед создается холодильной системой.

В зависимости от технологии используются:

• трубопроводы;
• хладоноситель;
• холодильные установки;
• специальное основание.

Плюс необходимы электрические мощности.

Плюс вентиляция.

Плюс освещение.

Плюс системы безопасности.

Плюс обслуживание.

Поэтому при расчете бюджета нельзя ориентироваться только на стоимость каркаса и тента.

Шатер – это оболочка ледового комплекса.

А все самое интересное находится внутри.

Можно ли действительно запустить шатер за 48 часов

Если говорить именно о сборке подготовленной быстровозводимой конструкции – в некоторых случаях да.

Но при одном условии: все должно быть готово заранее.

• Площадка выровнена.
• Элементы доставлены.
• Крепления или балласт подготовлены.
• Схема монтажа утверждена.
• Бригада знает последовательность работ.
• Не требуется внезапно переделывать инженерные решения.

В этом случае конструкция собирается как большой технический конструктор.

Но если на месте выясняется, что основание не готово, подъезд для техники невозможен, крепить каркас некуда, а электричество «обещали провести на следующей неделе», никакие 48 часов уже не спасут.

Поэтому секрет быстрого монтажа находится вовсе не в том, насколько быстро рабочие закручивают болты.

Секрет – в нормальной подготовке.

Какой шатер подходит для ледового катка

Первый попавшийся выставочный павильон для такой задачи не подойдет.

У ледового объекта совершенно другой режим эксплуатации.

Конструкция может использоваться зимой, испытывать снеговые и ветровые нагрузки, работать в условиях повышенной влажности и больших перепадов температур.

Поэтому шатер должен проектироваться именно под конкретный регион и площадку.

Основой обычно служит металлический каркас.

Он формирует несущую систему, на которую устанавливается тентовая оболочка или комбинированные ограждающие элементы.

Размеры зависят от назначения катка.

Для небольшого развлекательного пространства потребуется одна площадь.

Для полноценной хоккейной площадки – совсем другая.

При этом считать нужно не только лед.

Внутри понадобятся:

• проходы;
• технические зоны;
• места для оборудования;
• возможно, трибуны;
• зоны обслуживания посетителей.

Каркас: тот случай, когда запас прочности важнее красоты

На фотографиях обычно все внимание достается белоснежной крыше.

Но владелец объекта должен в первую очередь смотреть на каркас.

• Какие профили используются?
• Как соединяются элементы?
• Как конструкция крепится к основанию?
• На какие нагрузки она рассчитана?
• Как учитывается снег?
• Что происходит при сильном ветре?

Это не формальные вопросы для технического отдела. От них напрямую зависит эксплуатация сооружения.

Для крупных шатров используют стальные или алюминиевые несущие системы.

У каждого решения свои особенности.

Алюминий легче и устойчив к коррозии самого материала, что удобно при монтаже и возможной транспортировке.

Стальные элементы позволяют создавать прочные конструкции, но требуют качественной защиты поверхности.

При этом сравнивать только материал бессмысленно.

Важна вся инженерная система целиком.

Снеговая нагрузка: снег красив только на открытке

Зимой шатер может выглядеть очень эффектно.

Белая крыша, снег вокруг, свет внутри – практически готовая рекламная фотография.

Но для инженера снег на крыше – это масса.

И иногда весьма серьезная.

Конструкция должна быть рассчитана на снеговые нагрузки, характерные для конкретного региона.

Кроме того, необходимо заранее продумать эксплуатацию кровли.

• Как будет удаляться снег?
• Допускается ли его накопление?
• Нужен ли контроль отдельных участков?
• Можно ли использовать системы подогрева?

Все эти вопросы зависят от конкретной конструкции.

Просто надеяться, что снег «сам съедет», точно не стоит.

Ветер для большого шатра – отдельная история

Большая тентовая поверхность имеет высокую парусность.

Поэтому крепление должно быть рассчитано не приблизительно, а инженерно.

На одном объекте используют фундаментные точки.

На другом – специальные опорные решения.

На третьем возможен балласт.

Конкретный вариант зависит от проекта.

И вот здесь особенно опасна логика «наш шатер тяжелый, его не унесет».

Сам вес конструкции еще не означает, что она правильно закреплена.

Ветровые воздействия должны учитываться на стадии расчета.

Особенно если каток строится на открытой площадке, где рядом нет зданий или естественных препятствий для воздушных потоков.

Как сохранить хороший лед внутри шатра

Вот здесь начинается настоящая инженерия.

Для стабильного льда нужно контролировать температуру не только самой ледовой поверхности, но и окружающего пространства.

Если внутри слишком тепло, холодильная система начинает работать интенсивнее.

Если влажность высокая, появляется конденсат.

Если теплый влажный воздух постоянно попадает внутрь через открытые входы, нагрузка на оборудование снова растет.

Поэтому хороший ледовый шатер – это не просто холодильник под огромной крышей.

Здесь важен баланс между:

• охлаждением ледовой поверхности;
• вентиляцией;
• микроклиматом.

Особенно если на катке одновременно находится много людей.

А что если снаружи +35 °C

Теоретически ледовые площадки могут работать и при высокой наружной температуре.

Но цена вопроса заключается в энергозатратах и качестве теплоизоляции.

Чем сильнее нагревается оболочка и внутренний воздух, тем больше тепла приходится отводить холодильной системе.

Поэтому для круглогодичных проектов особенно важны теплоизоляционные характеристики ограждающих конструкций.

Простой однослойный тент и хорошо утепленный павильон – две совершенно разные истории по расходу энергии.

Если планируется летняя эксплуатация, экономить на теплоизоляции может оказаться очень дорого.

Причем не сразу.

Первый счет за электричество объяснит все гораздо убедительнее любой презентации.

Теплоизоляция решает больше, чем кажется

Для сезонного зимнего катка требования к оболочке могут быть относительно простыми.

Для круглогодичной арены подход уже другой.

Здесь могут использоваться:

• утепленные тентовые системы;
• многослойные решения;
• жесткие ограждающие элементы.

Чем лучше контролируется теплоприток извне, тем проще поддерживать требуемый режим внутри.

При этом нельзя забывать о мостиках холода, герметичности входов и работе вентиляции.

Большие постоянно открывающиеся ворота способны свести часть усилий по климат-контролю на нет.

Поэтому входные зоны тоже проектируют осмысленно.

Вентиляция: холодно не значит свежо

Есть забавный стереотип: если внутри катка прохладно, значит, с воздухом все в порядке.

Это не так.

На массовом катании внутри может находиться большое количество людей. Работает освещение, техническое оборудование, иногда кафе или другие зоны.

Воздухообмен все равно необходим.

Плюс вентиляция помогает контролировать влажность.

А для ледового объекта влажность – важный параметр.

Избыточная влага может приводить к конденсату на конструкциях и ухудшать внутренний климат.

Поэтому вентиляционную систему желательно рассчитывать вместе с холодильной, а не добавлять в последний момент.

Конденсат: маленькие капли, большие проблемы

Представьте холодную конструкцию и теплый влажный воздух.

Результат довольно предсказуем – вода начинает конденсироваться на поверхностях.

Она может появляться:

• на элементах каркаса;
• на внутренней стороне оболочки;
• в других холодных точках.

Если вопрос не продуман заранее, внутри начинается весьма неприятная жизнь: где-то капает, где-то постоянно влажно, а металлические элементы работают в далеко не идеальных условиях.

Поэтому борьба с конденсатом – часть нормального проектирования ледового шатра.

Здесь помогают правильная вентиляция, утепление и контроль влажности.

Освещение: чтобы шайбу было видно, а гостей не слепило

Каток – это большая открытая площадь внутри помещения.

Осветить ее одной лампой по центру, понятно, не получится.

Для спортивной эксплуатации требуется равномерное освещение рабочей зоны.

Для массового катания требования могут быть другими.

Для развлекательного формата добавляются декоративные сценарии:

• цветной свет;
• подсветка бортов;
• музыкальное сопровождение.

Но начинать все равно нужно с функционального освещения.

На льду не должно быть участков, где человек неожиданно оказывается практически в полумраке.

При этом светильники и крепления должны соответствовать условиям эксплуатации.

Полезная высота внутри шатра

Размеры по ширине и длине – еще не все.

Нужно посмотреть вверх.

Для обычного массового катка одна высота может быть достаточной.

Если внутри проводятся спортивные мероприятия, устанавливается оборудование или предусматриваются трибуны, требования становятся другими.

Кроме того, свободный объем влияет на микроклимат и распределение воздуха.

Поэтому при выборе конструкции желательно оценивать не только площадь основания, но и геометрию всего внутреннего пространства.

Быстрый монтаж зимой начинается осенью

Звучит немного странно, но это правда.

Если хочется собрать объект зимой быстро, подготовительные работы лучше закончить заранее.

• Проверить площадку.
• Подготовить основание.
• Организовать подъезд техники.
• Предусмотреть складирование элементов.
• Подвести электрические мощности.
• Продумать водоотведение.
• Определить места инженерного оборудования.

Когда все это сделано, зимой остается в основном монтаж.

Если не сделано – начинается импровизация.

А строительная импровизация на морозе редко бывает дешевой.

Что усложняет зимнюю сборку

Первое – короткий световой день.

Второе – снег.

Третье – обледенение.

Четвертое – низкая температура, которая влияет и на людей, и на оборудование.

Плюс тяжелые элементы нужно перемещать по площадке.

Поэтому необходимо заранее обеспечить:

• безопасные рабочие зоны;
• освещение;
• доступ техники.

Материалы также должны храниться в соответствии с рекомендациями производителя.

Особенно аккуратно обращаются с тентовыми полотнами, если их характеристики или технология монтажа имеют температурные ограничения.

Нужен ли фундамент

Зависит от конструкции.

Некоторые шатры могут устанавливаться на подготовленные опорные точки.

Другие требуют более серьезного основания.

Также существуют решения с балластным креплением.

Выбор определяется:

• размерами сооружения;
• грунтом;
• ветровыми нагрузками;
• сроком эксплуатации;
• проектом.

Именно поэтому словосочетание «быстровозводимый шатер» не означает «поставим где угодно».

Площадка должна быть подготовлена.

Просто сама подготовка зачастую значительно проще и быстрее, чем полноценное строительство капитального здания.

Где разместить холодильное оборудование

Холодильная установка занимает место.

Она создает шум.

Она требует электричества.

К ней нужен доступ для обслуживания.

В зависимости от системы потребуется место для трубопроводов и другого оборудования.

Поэтому техническую зону необходимо закладывать еще на стадии общей планировки.

Не стоит проектировать красивый шатер, идеально вписывать туда ледовую площадку, кассы и раздевалки, а потом внезапно спрашивать:

«А холодильную установку куда поставим?»

Лучше начинать именно с инженерии.

Раздевалки, прокат и касса: каток – это не только лед

Если объект коммерческий, посетителю нужно где-то купить билет.

Потом получить коньки.

Переобуться.

Оставить вещи.

Возможно, купить кофе.

Сходить в туалет.

И все это занимает площадь.

Часть зон можно размещать внутри основного шатра.

Другие – в отдельных модульных помещениях.

Иногда выгоднее вообще разделить лед и сервисную инфраструктуру.

Тогда холодное пространство работает только как арена, а все вспомогательные функции находятся рядом в более комфортных условиях.

Какие преимущества у модульного подхода

Быстровозводимая архитектура хороша тем, что проект можно развивать постепенно.

• Сначала появляется сам каток.
• Потом добавляется зона проката.
• Затем кафе.
• Потом расширяются раздевалки.

Если конструктивная система изначально предусматривает такую возможность, объект проще адаптировать под рост бизнеса.

Это особенно интересно для сезонных проектов, где спрос сначала еще нужно проверить.

Вместо огромных инвестиций в капитальное сооружение можно начать с более гибкой конфигурации.

Где такие катки особенно уместны

Первый очевидный вариант – торговые и развлекательные комплексы.

Каток становится дополнительной точкой притяжения посетителей.

Второй – парки.

Зимой крытая ледовая площадка может работать независимо от снегопада и ветра.

Третий – спортивные базы и школы.

Четвертый – временные городские пространства.

Пятый – гостиничные и курортные комплексы.

В общем, там, где строительство полноценной ледовой арены экономически или организационно избыточно, быстровозводимая конструкция может оказаться интересной альтернативой.

Экономика: почему владельцы смотрят на шатры

Главный соблазн понятен – уменьшить первоначальные вложения и быстрее открыть объект.

Чем раньше каток начинает принимать посетителей, тем раньше появляется выручка.

Но считать только стоимость сооружения неправильно.

Нужно учитывать:

• холодильное оборудование;
• монтаж;
• основание;
• электричество;
• теплоизоляцию;
• освещение;
• вентиляцию;
• персонал;
• дальнейшую эксплуатацию.

Отдельно оцениваются энергозатраты.

И вот здесь дешевой оболочкой можно очень легко превратить относительно недорогой проект в дорогой по эксплуатации.

Поэтому правильный вопрос звучит не так:

«Сколько стоит шатер?»

А так:

«Сколько будет стоить весь каток за несколько сезонов работы?»

Можно ли перенести ледовый шатер

В некоторых проектах – да.

И это одно из преимуществ сборно-разборных конструкций.

Но снова без магии.

Чтобы перенести объект, конструкцию нужно демонтировать, перевезти, подготовить новую площадку и установить заново.

Холодильная система и инженерная инфраструктура также требуют переноса или нового подключения.

Тем не менее по сравнению с капитальным зданием гибкость огромная.

Если локация перестала быть выгодной, собственник не остается навсегда привязан к одному земельному участку.

Экология и энергоэффективность

Развитие ледовых комплексов сейчас все сильнее связано с вопросом энергии.

Холодильная система работает много часов.

Значит, даже небольшое снижение теплопритоков способно дать заметный эффект на длинной дистанции.

Поэтому перспективные проекты уделяют внимание:

• утеплению оболочки;
• автоматизированному климат-контролю;
• эффективному освещению;
• оптимальному режиму работы оборудования.

Может применяться и рекуперация тепла.

Холодильная установка отводит большое количество тепловой энергии, и в некоторых проектах часть этого тепла можно использовать для других хозяйственных задач.

Получается довольно интересная ситуация: система охлаждает лед и одновременно способна участвовать в обогреве других зон комплекса.

Автоматика постепенно берет объект под контроль

Современный каток можно буквально обвешать датчиками.

• Температура воздуха.
• Температура льда.
• Влажность.
• Состояние холодильной системы.
• Энергопотребление.
• Качество воздуха.

Автоматика собирает данные и корректирует режимы оборудования.

Например, нет смысла одинаково охлаждать площадку днем при полной загрузке и глубокой ночью, когда людей нет.

Умное управление помогает подстраивать работу систем под реальную ситуацию.

А где здесь искусственный интеллект

Пока что большинство ледовых арен прекрасно работает без разговоров с умным холодильником.

Но направление очевидно.

Алгоритмы могут анализировать данные с датчиков, прогнозировать нагрузку, искать неэффективные режимы работы оборудования и предупреждать о потенциальных неисправностях.

Например, система замечает, что установка стала потреблять больше энергии при тех же внешних условиях.

Для технической службы это сигнал: возможно, пора искать проблему до того, как оборудование окончательно остановится.

То есть главная ценность таких технологий не в эффектном слове «ИИ».

А в снижении затрат и уменьшении риска внезапных поломок.

Что проверить перед заказом шатра для катка

Перед заключением договора полезно собрать технический чек-лист:

• Какой размер ледовой площадки требуется?
• Будет ли каток сезонным или круглогодичным?
• На какие снеговые и ветровые нагрузки рассчитана конструкция?
• Какой тип крепления предусмотрен?
• Нужна ли теплоизоляция оболочки?
• Какие требования предъявляются к основанию?
• Где размещается холодильное оборудование?
• Какие электрические мощности потребуются?
• Как организуются вентиляция и контроль влажности?
• Где размещаются раздевалки, прокат и технические помещения?
• Сколько времени занимает монтаж при полностью подготовленной площадке?
• Какие документы, гарантии и технические расчеты предоставляет поставщик?

Если поставщик уверенно обсуждает не только сам шатер, но и его работу в составе ледового комплекса, это гораздо полезнее красивой фотографии в каталоге.

Можно ли создать каток действительно быстро

Да, именно здесь быстровозводимые конструкции раскрывают свое главное преимущество.

Но скорость появляется только тогда, когда проект разобран на этапы заранее.

• Площадка подготовлена до приезда монтажников.
• Инженерные решения согласованы.
• Электричество подведено.
• Холодильное оборудование выбрано.
• Крепления рассчитаны.
• Логистика продумана.

Тогда сборка шатра действительно может занять очень немного времени по сравнению с капитальным строительством.

А вот идея «закажем шатер, а потом разберемся» работает примерно так же хорошо, как попытка сначала заморозить лед, а потом вспомнить, что под него нужны трубы.

Быстрый каток начинается не со скорости монтажа

Парадокс, но самый быстрый способ построить ледовый каток – никуда не спешить на этапе проектирования.

Нужно заранее подобрать площадку, рассчитать конструкцию, понять климатические требования, выбрать холодильную систему и продумать эксплуатацию.

После этого быстровозводимый шатер становится действительно сильным инструментом.

Он позволяет сравнительно быстро получить крытую арену, защитить лед от внешней погоды и при необходимости изменить или даже перенести объект в будущем.
